一 概述

本仪器是根椐新颁布的国标GB/T 1408.1（等同于IEC60243-1）《固体绝缘材料电气强度试验方法 工频下的试验》。

主要用于各种电气用绝缘纸、薄膜、柔软复合材料、树脂胶及橡胶类、塑料类等绝缘材料的击穿电压和电气强度测试。

二 功能特点

1、主控制部分由西门子PLC和10寸步科触摸屏控制，有电流和电压的实时曲线描述功能，合闸、零位、升压、降压等监控功能，显示直观、操作方便；

2、采用特的数字滤波技术，避免了击穿瞬间强烈放电干扰对试验结果的影响，保证了试验结果的准确性；

3、门连锁开关采用24V安全电压，安全可靠；

4、耐压试验时有自动稳压功能（不受电网电压波动影响）；

5、升压速度从（0.01～2.00）kV/s无级可调。

三 主要技术参数

1 最高试验电压：5kV档 AC/DC 5.0kV ；20kV档 AC/DC 20.0kV ；

2 电压测量范围：1.0kV～20.0kV

3 试验电压准确度：分辨率0.01kV，优于2.0%（有效电压测量范围内）

4容量：1.5kVA

5 保护电阻：5kV档5kΩ; 20kV档20kΩ

6 升压速度：（0.01～2.00）kV/s

7 耐压时间范围：1s～30min59s  精度0.1s

8 过流漏电流：1～50mA，分辨率0.01mA

9 试验方式：连续升压、恒压耐压、阶梯升压

10判停方式：电压判停、电流判停、时间判停

11 电源：220V±10%  10 A  50H

四 结构与组成

1 本系统由两部分组成

（1）控制部分。击穿仪主机内装电气控制系统，以控制高压的升降、测量，试验的启动、停止，击穿、闪络的识别和跳闸保护，试验终止的判断，数据的显示等。

（2）高压试验部分。由试验变压器、保护电阻、电极系统（可选配）等组成。

2 尺寸与重量

尺寸：约520 mm（深）×1120mm（宽）×1300mm（高）

重量：约120kg

五 工作原理简介

本仪器由控制部分和高压试验部分组成。由PLC和触摸屏控制整个仪器运行，其原理图见附录3。

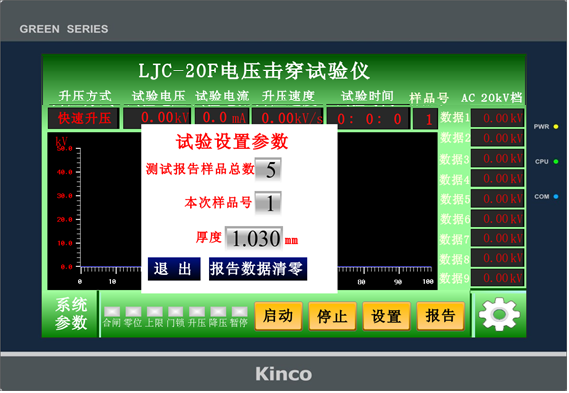

在触摸屏上设置界面设置好升压方式、试验电压值、耐压时间值，升压速度确定后回到主界面，启动运行后，PLC按预先设定的升压方式和升压速度控制步进电机，从而带动调压器升高试验电压，并同步测量试验电压，由触摸屏显示电压值，并描绘出实时曲线。变压器高压端串联一个保护电阻接到电极系统的上电极，施加到试样上。

当试验电压达到预设值，保持耐压时间（升压方式为恒定耐压）过后，试样还未击穿，系统自动降压回零跳闸；若在升压过程中试样击穿，过流继电器将迅速切断电路自动降压回零，触摸屏将保持最高击穿试验电压值显示。
